2 Ton Portal Vinç 1

Geniş Caraskal ve Şaryo Uyumluluğu

Saha dinamiklerinize ve iş akışınıza göre 2 ton portal vinç modelimiz farklı kaldırma ve yürütme donanımlarıyla kombine edilebilir:

• Elektrikli Zincirli ve Halatlı Vinçler: Hızlı, yoğun ve sürekli taşıma döngüsü gerektiren üretim hatları için yüksek performans sunar.

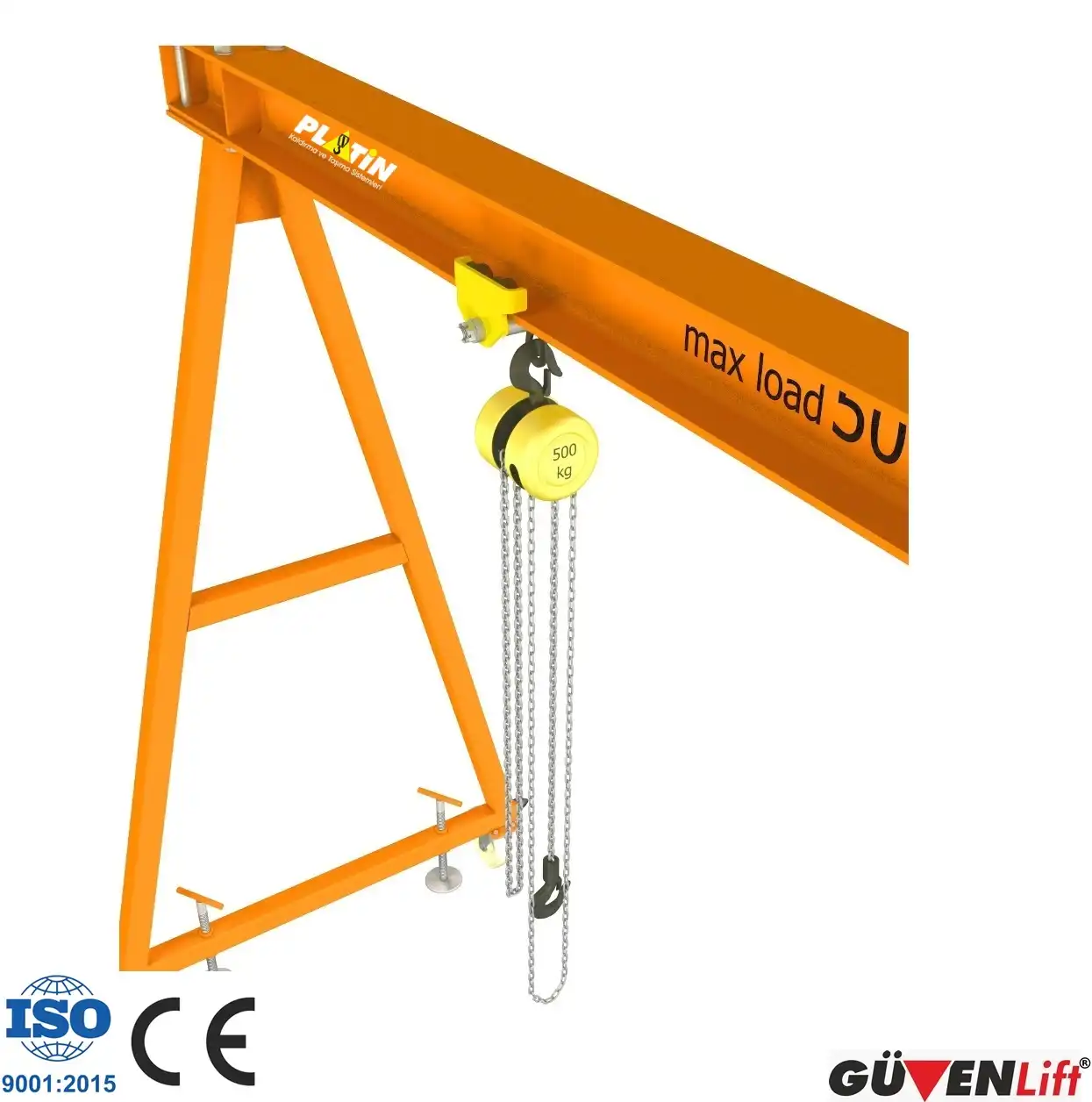

• Manuel Caraskallar: Hassas işçilik ve milimetrik yerleşim gerektiren sektörler (özellikle kalıp firmaları) için en ideal çözümdür. Kalıpların sıfıra sıfır, hatasız ve sarsıntısız şekilde yuvaya oturtulabilmesi amacıyla çok yavaş indirme/kaldırma imkanı sunan manuel caraskal veya çift hızlı elektrikli zincirli vinç sistemlerimiz entegre edilir.

• Şaryo (Yürütme Arabaları): Yükün üst ray üzerinde sağa ve sola hassas bir şekilde kaydırılması amacıyla manuel veya elektrikli arabalı şaryo sistemleri rahatlıkla kullanılabilir.

Üstün Üretim Standartları: Boyama ve Dayanıklı Paketleme

Güvenlift güvencesiyle üretilen her çelik konstrüksiyon vinç, dış ortam şartlarına ve uzun yıllar sürecek yoğun kullanıma dayanacak şekilde profesyonel bir koruma sürecinden geçer:

1. Antipas Astar Uygulaması: Çelik şase korozyona ve paslanmaya karşı öncelikle kaliteli astar boya ile kaplanır ve 1 gün boyunca tam kurumaya bırakılır.

2. Çift Kat Endüstriyel Boya: Astarlama işleminin ardından ürüne 2 kat koruyucu endüstriyel boya uygulanır ve 1 gün daha dinlendirilir. Sektörde en çok tercih edilen Hammerton Mavisi ve Taksi Sarısı renk seçeneklerinin yanı sıra, kurumsal kimliğinize özel renk alternatifleri de sunulmaktadır.

3. Güvenli Ambalaj ve Sevkiyat: Özenle tamamlanan etiketleme sürecinin ardından vincin tüm çelik aksamı, nakliye esnasında çizilmemesi ve zarar görmemesi için boşluk kalmayacak şekilde balonlu naylon ve streç film ile sıkıca sarılır. Son aşamada 30’ar cm aralıklarla koli bandı ile güçlendirilerek sevk edilir.

Kurulum Aşamaları ve Montaj Rehberi

⚠️ Önemli Kurulum Notu: Portal vincin yürütme tekerleklerini şase kurulumu tamamen bitip ürün dik konuma getirildikten sonra monte ediniz. Tekerlekler şase yerdeyken takılırsa, dikme esnasında kasılma yaparak mekanik arızalara ve deformasyona yol açabilir. Eğer montaj esnasında ray ve yan ayak flanş delikleri birbirini tutmazsa, ayakların yönlerini değiştirerek flanşların tam eşleşmesini sağlayınız.

1. Şase ve Profil Montajı

• Kurulum öncesinde tüm ambalajları açıp parçaları düz bir zeminde eşleştirerek yere yatırınız.

• Yan üçgen ayakları yan pozisyonda zemine bırakınız.

• Ana taşıyıcı NPI profilini, her iki yan ayağa vida ve somunlar vasıtasıyla güvenli bir şekilde sabitleyiniz.

2. Dikeç Konuma Getirme ve Tekerlek Montajı

• Bir forklift veya harici bir caraskal yardımıyla, yerdeki şaseyi NPI profilinin altından kavrayarak tekerlekleri takmadan yavaşça yukarı doğru dikiniz.

• Şaseyi tekerleklerin montaj deliklerine rahatça erişecek mesafeye kadar yukarıda askıda tutup tekerlek montajını tamamlayınız.

• Tekerleklerin montajı bittikten sonra tekerlek frenlerini kilitleyerek sabitleyiniz.

3. Vinç ve Kablo Taşıma (C Profil) Sistemi Montajı

• Vinç şaryosunu (arabasını) üst raya göre ayarlayarak monte edin ve caraskalı arabanın mapasına cıvatalarını tam sıkarak bağlayınız.

• C korniş ayaklarını rayın her iki ucuna sabitleyiniz.

• Ana panodan gelen besleme kablosunu ray başlangıç askısına sabitleyerek rayın en başına konumlandırınız.

• Kablo taşıma rayını askılar yardımıyla monte edip içerisine ray arabalarını sürünüz ve son olarak ray sonu stoplarını takarak sistemi kilitleyiniz.

• Yüke vurmadan önce tüm parçaları boşta çalıştırarak sistemin sorunsuz çalıştığından emin olunuz.

Emniyet Önlemleri ve Kullanım Kuralları

• Personel Güvenliği: Yük kaldırma ve taşıma esnasında, yükün altına veya etki/zarar sahası içerisine personel girmesi kesinlikle yasaktır. Operatörlerin baret ve koruyucu iş kıyafetleri giymesi zorunludur.

• Doğru Kaldırma Açısı: Yük her zaman 90 derece dik açı ile kaldırılmalı, hareket halindeyken yükün sallanmasına kesinlikle izin verilmemelidir. Tekerlekler kaldırma esnasında mutlaka frenli pozisyona getirilmelidir.

• Hız ve Yük Sınırı: Vinç yüklü konumdayken yürütme işlemi oldukça yavaş ve kontrollü yapılmalıdır. Nominal taşıma kapasitesinin (2 Ton) üzerinde aşırı yük yüklenmesi kesinlikle yasaktır.

• Kullanıcı Kısıtlamaları: Bu vinç yapısı gereği insan taşıma işlemlerinde kullanılamaz. Tasarımı gereği vinç gövdesi agresif dış ortam şartlarından ve aşırı nemden korunmalıdır.

• Haftalık Periyodik Muayene: Güvenli çalışma ortamı için sistemi haftalık olarak denetleyin. Şasede aşınma, caraskalda yük altındayken kaçırma/boşlama veya tekerleklerin rahat yürümesinde bir zorlanma fark edilirse vinç durdurulmalı ve Güvenlift Yetkili Servisi ile iletişime geçilmelidir.

2 Ton Portal Vinç Teknik Tablosu

Aşağıdaki ölçüler standart imalat konfigürasyonlarımız olup, tavan yüksekliğinize ve çalışma sahanıza özel ölçülendirmeler de firmamız tarafından projelendirilebilmektedir.
