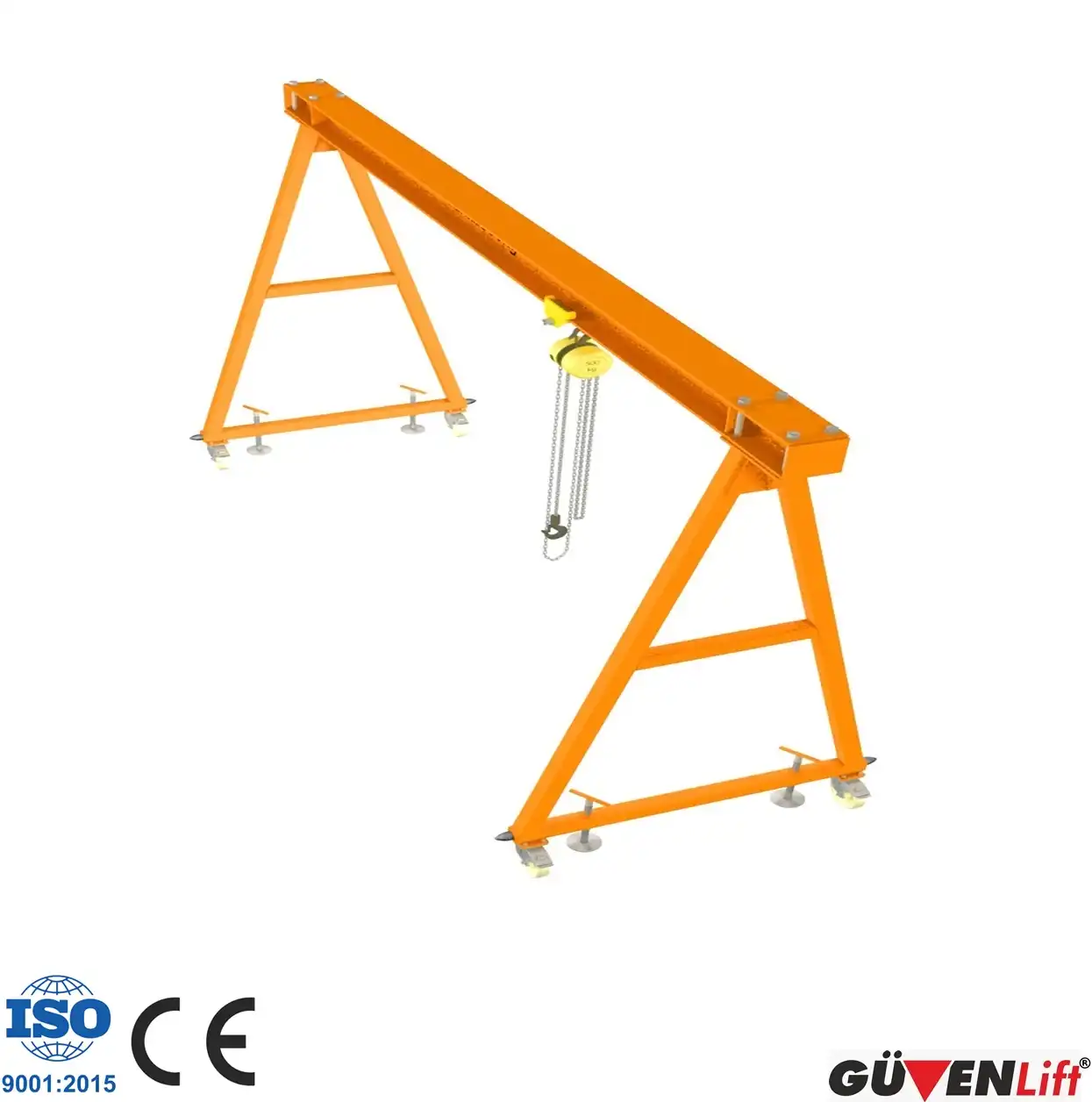

3 Ton Portal Vinç 1

Geniş Caraskal ve Şaryo Uyumluluğu

Saha operasyonlarınızın dinamiğine göre 3 ton portal vinç modelimiz farklı kaldırma donanımlarıyla kombine edilebilir:

• Elektrikli Zincirli ve Halatlı Vinçler: Yoğun ve hızlı taşıma döngüsü gerektiren hatlar için ideal performans sunar.

• Manuel Caraskallar: Hassas işçilik gerektiren sektörler (özellikle kalıp firmaları) için mükemmel bir çözümdür. Kalıpların sıfıra sıfır, hatasız yerleştirilebilmesi için yavaş ve kontrollü indirme/kaldırma imkanı sunan manuel caraskal veya çift hızlı elektrikli zincirli vinç sistemlerimiz entegre edilir.

• Şaryo (Yürütme Arabaları): Yükün ana ray üzerinde sağa ve sola hassas bir şekilde kaydırılması amacıyla manuel veya elektrikli arabalı şaryo sistemleri rahatlıkla kullanılabilir.

Üstün Üretim Standartları: Boyama ve Paketleme Prosesi

Güvenlift güvencesiyle üretilen her çelik konstrüksiyon vinç, dış ortam şartlarına ve uzun yıllar yoğun kullanıma dayanacak şekilde hazırlanır:

1. Antipası Astar Uygulaması: Çelik şase korozyona karşı öncelikle astar boya ile kaplanır ve 1 gün boyunca tam kurumaya bırakılır.

2. Çift Kat Endüstriyel Boya: Astarlama işleminin ardından ürüne 2 kat koruyucu boya uygulanır ve 1 gün daha dinlendirilir. Müşterilerimiz tarafından en çok tercih edilen Hammerton Mavisi ve Taksi Sarısı renk seçeneklerinin yanı sıra projeye özel renk alternatifleri de sunulmaktadır.

3. Güvenli Koruyucu Ambalaj: Etiketleme süreci özenle tamamlanan ürünün tüm çelik aksamı, nakliye esnasında zarar görmemesi için boşluk kalmayacak şekilde balonlu naylon ve streç film ile sıkıca sarılır. Son aşamada 30’ar cm aralıklarla koli bandı ile güçlendirilerek sevk edilir.

Kurulum Aşamaları ve Montaj Rehberi

⚠️ Önemli Kurulum Notu: Portal vincin yürütme tekerleklerini şase kurulumu tamamen bitip ürün dik konuma getirildikten sonra monte ediniz. Tekerlekler şase yerdeyken takılırsa, dikme esnasında kasılma yaparak mekanik arızalara yol açabilir. Eğer montaj esnasında ray ve yan ayak flanş delikleri birbirini tutmazsa, ayakların yerlerini değiştirerek flanşların tam eşleşmesini sağlayınız.

1. Şase ve Profil Montajı

• Kurulum öncesinde tüm parçaları ambalajından çıkarıp düz bir zeminde eşleştirerek yere yatırınız.

• Yan üçgen ayakları yan pozisyonda zemine bırakınız.

• Ana taşıyıcı NPI profilini, her iki yan ayağa vida ve somunlar vasıtasıyla güvenli bir şekilde sabitleyiniz.

2. Dikeç Konuma Getirme ve Tekerlek Montajı

• Yerden yavaş bir şekilde, bir forklift veya harici bir caraskal yardımıyla şaseyi NPI profilinin altından tutarak tekerlekleri takmadan yukarı doğru dikiniz.

• Şaseyi tekerleklerin montaj deliklerine erişecek mesafeye kadar yukarıda askıda tutarak tekerlek montajını tamamlayınız.

• Tekerleklerin montajı bittikten sonra tekerlek frenlerini kilitleyerek sabitleyiniz.

3. Vinç ve Kablo Taşıma (C Profil) Sistemi Montajı

• Vinç şaryosunu (arabasını) üst raya göre ayarlayarak monte edin ve caraskalı arabanın mapasına cıvatalarını tam sıkarak bağlayınız.

• C korniş ayaklarını rayın her iki ucuna sabitleyiniz.

• Ana panodan gelen besleme kablosunu ray başlangıç askısına sabitleyerek rayın en başına konumlandırınız.

• Kablo taşıma rayını askılar yardımıyla monte edip içerisine ray arabalarını sürünüz ve son olarak ray sonu stoplarını takarak sistemi kilitleyiniz.

Emniyet Önlemleri ve Doğru Kullanım Kuralları

• Zarar Alanı Kısıtlaması: Yük kaldırma ve taşıma esnasında, yükün altına veya etki/zarar sahası içerisine personel girmesi kesinlikle yasaktır. Operatörlerin baret ve koruyucu iş kıyafetleri giymesi zorunludur.

• Doğru Kaldırma Açısı: Yük her zaman 90 derece dik açı ile kaldırılmalı, hareket halindeyken yükün sallanmasına izin verilmemelidir. Tekerlekler kaldırma esnasında mutlaka frenli pozisyona getirilmelidir.

• Hız ve Yük Sınırı: Vinç yüklü konumdayken yürütme işlemi oldukça yavaş ve kontrollü yapılmalıdır. Nominal taşıma kapasitesinin üzerinde aşırı yük yüklenmesi kesinlikle yasaktır.

• Kullanıcı Kısıtlamaları: Bu vinç yapısı gereği insan taşıma işlemlerinde kullanılamaz. Tasarımı gereği vinç gövdesi agresif dış ortam şartlarından ve aşırı nemden korunmalıdır.

• Haftalık Periyodik Muayene: Güvenli çalışma ortamı için sistemi haftalık olarak denetleyin. Şasede aşınma, caraskalda yük altındayken kaçırma/boşlama veya tekerleklerin yürümesinde bir zorlanma fark edilirse vinç durdurulmalı ve Güvenlift Yetkili Servisi ile iletişime geçilmelidir.

2.5 – 3 Ton Portal Vinç Teknik Tablosu

Aşağıdaki ölçüler standart imalat konfigürasyonlarımız olup, tavan yüksekliğinize ve çalışma sahanıza özel ölçülendirmeler de firmamız tarafından belirlenebilmektedir.
