5 Ton Portal Vinç 1

Uyumlu Caraskal ve Yürütme Seçenekleri

Güvenlift 5 Ton Portal Vinç, operasyonel ihtiyacınıza göre farklı kaldırma üniteleriyle kombine edilebilir:

• Elektrikli Zincirli ve Halatlı Vinçler: Hızlı ve yoğun çalışma temposu gerektiren hatlar için idealdir.

• Manuel Caraskallar: Özellikle kalıp firmaları gibi yükün milimetrik, yavaş ve hatasız indirilmesi gereken durumlarda manuel sistemler veya çift hızlı elektrikli zincirli vinçler tercih edilmektedir.

• Manuel veya Elektrikli Şaryolar (Arabalı Sistemler): Yükün ray üzerinde sağa ve sola hassas bir şekilde kaydırılması amacıyla sisteme kolayca entegre edilir.

Yüksek Kalite Üretim: Boyama, Etiketleme ve Paketleme Standartlarımız

Müşterilerimize ulaşan her bir portal vincin dış ortam şartlarına ve korozyona karşı dirençli olması için endüstriyel paketleme süreçleri uyguluyoruz:

1. Korozyon Koruması: Çelik aksama öncelikle yüksek mukavemetli antipas astar uygulanır ve 1 gün tam kurumaya bırakılır.

2. Çift Kat Endüstriyel Boya: Astar kuruduktan sonra 2 kat özel fırın/endüstriyel boya atılarak 1 gün daha dinlendirilir. Standart olarak Hammerton Mavisi veya Taksi Sarısı renkleri kullanılmakta olup, talebe göre özel renk seçenekleri de mevcuttur.

3. Güvenli Ambalaj: Ürün etiketleri yerleştirildikten sonra tüm çelik gövde hava kabarcıklı balonlu naylonla boşluk kalmayacak şekilde sarılır. Üzerine sıkıca streç film dönülür ve son aşamada 30’ar cm aralıklarla koli bandı ile takviye edilerek sevkiyata hazır hale getirilir.

Kurulum Talimatları ve Önemli Aşamalar

⚠️ Önemli Kurulum Notu: Portal vincin yürütme tekerleklerini, şase kurulumu tamamen bitip ürün dik konuma getirildikten sonra monte ediniz. Tekerlekler yerde yatay pozisyondayken takılırsa, dikme esnasında kasılma yaparak mekanik arızalara yol açabilir.

1. Zeminde Eşleştirme: Tüm ambalajları açıp parçaları düz bir zemine yatay şekilde eşleştiriniz. Yan üçgen ayakları yan pozisyonda yere bırakınız.

2. NPI Profil Montajı: Ana taşıyıcı NPI profilini, sağ ve sol yan ayaklara uygun vida ve somunlar vasıtasıyla sabitleyiniz. (Not: Flanş delikleri birbirini tutmazsa ayakların yönlerini değiştirerek flanş eşleşmesini sağlayınız).

3. Dikeç Konuma Getirme: Yerde montajı tamamlanan şaseyi, bir forklift yardımıyla ana NPI profilinin altından kavrayarak yavaşça yukarı doğru kaldırıp dik konuma getiriniz.

4. Tekerlek ve Fren Montajı: Şaseyi forkliftle tekerleklerin takılabileceği yüksekliğe kadar kaldırıp tekerlek montajını tamamlayınız. Ardından tekerlek frenlerini kilitleyiniz.

5. Vinç ve C Profil Entegrasyonu: Elektrikli/manuel caraskalı ve kablo taşıma sistemini (C korniş ayakları, başlangıç askısı, ray arabaları ve ray sonu stopları) montaj kılavuzuna uygun olarak raya sabitleyiniz.

Kullanım Esnasında Dikkat Edilmesi Gereken Emniyet Önlemleri

• Personel Güvenliği: Yük kaldırma ve taşıma esnasında, yükün altına veya zarar verebilecek etki alanına personel girmesi kesinlikle yasaktır.

• Yük Kontrolü: Ağır yükler kaldırılırken tekerleklerin mutlaka frenli pozisyonda olması gerekir. Yük her zaman 90 derece dik açı ile kaldırılmalı ve hareket esnasında sallanması önlenmelidir.

• Hız ve Kapasite: Yüklü hareket esnasında yürütme hızı yavaş olmalıdır. Nominal kapasitenin (5 Ton) üzerinde aşırı yükleme yapılması kesinlikle yasaktır. Bu vinç tasarımı gereği insan taşıma amacıyla kullanılamaz.

• Haftalık Muayene Kontrolü: Güvenli çalışma için her hafta düzenli muayene yapılmalıdır. Şasede aşınma, caraskalda kaçırma (boşlama) veya tekerleklerin dönüşünde zorlanma tespit edilirse vinç kullanılmamalı ve Güvenlift Yetkili Servisi ile irtibata geçilmelidir.

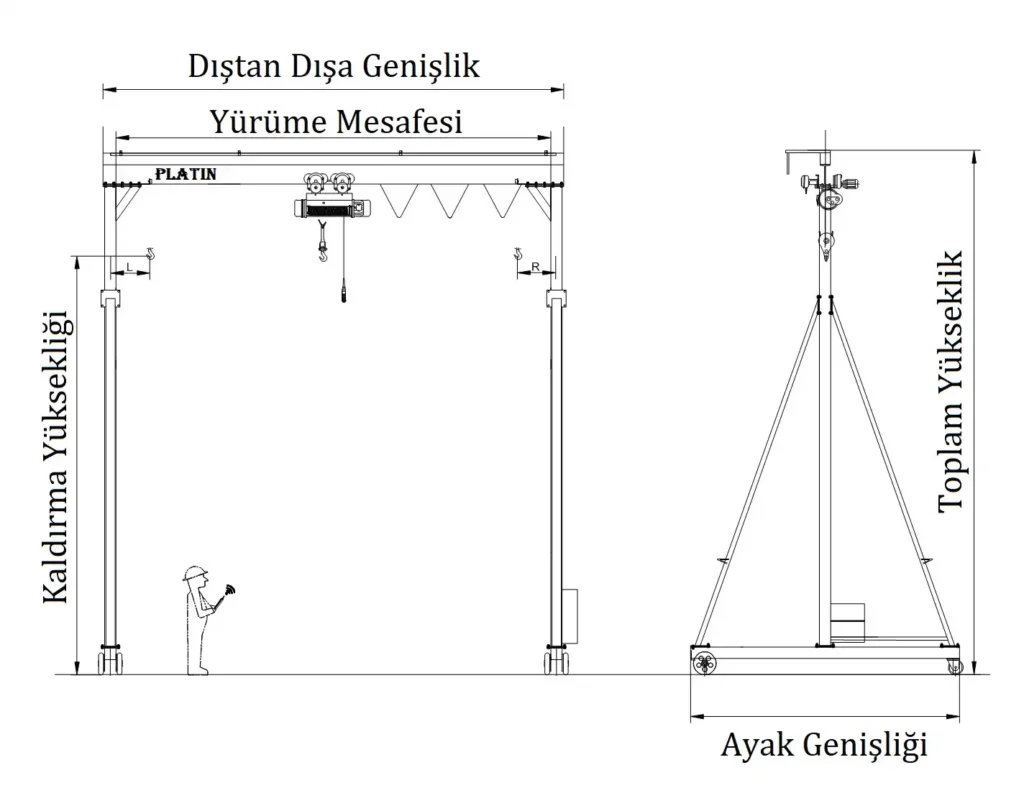

5 Ton Portal Vinç Teknik Tablosu

Aşağıdaki ölçüler standart konfigürasyonlar olup, tavan yüksekliği ve çalışma alanınıza özel ölçü seçenekleri işletmeniz için optimize edilebilmektedir.
