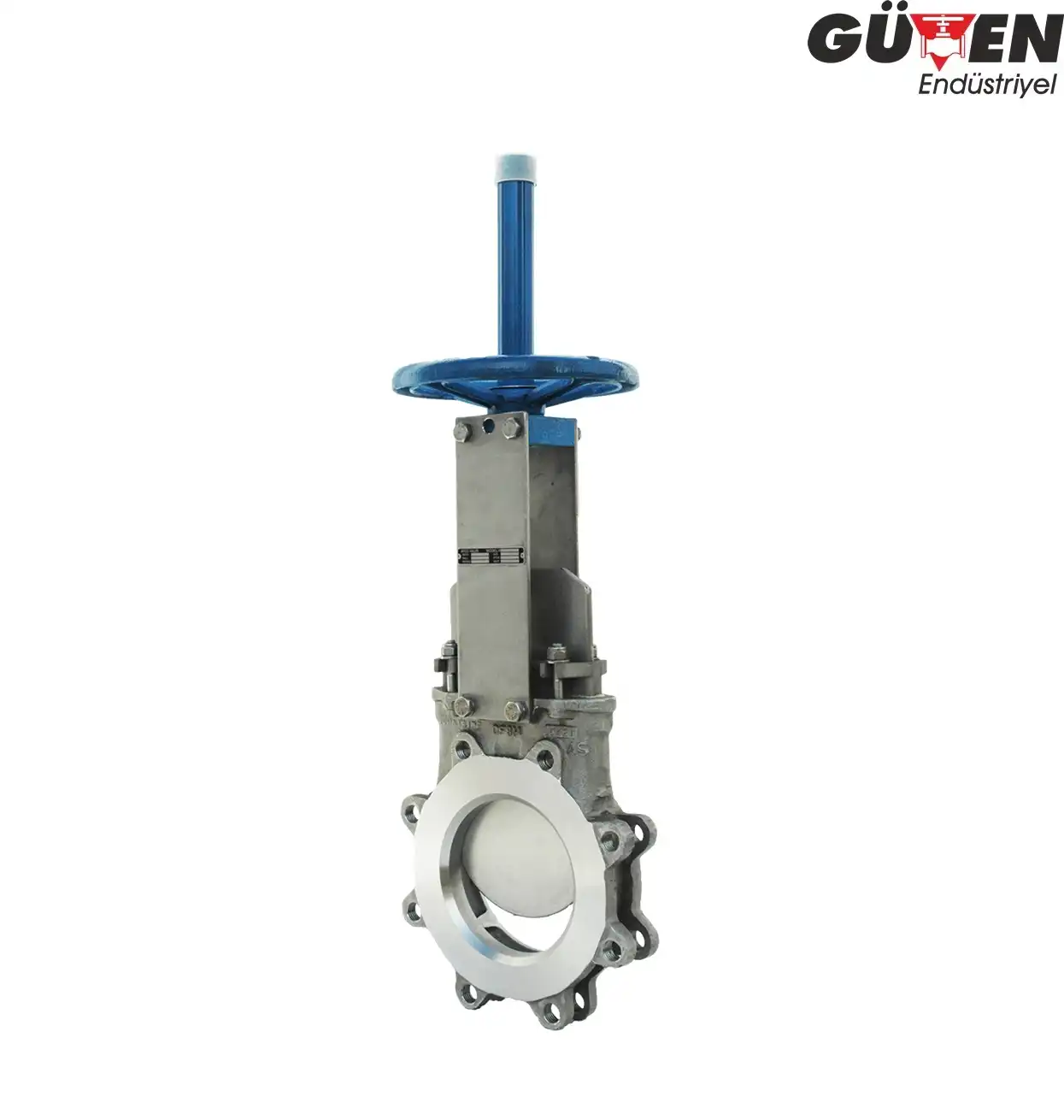

Bıçaklı Sürgülü Vana (Knife Gate Valve)
Bıçaklı sürgülü vana, akışı kontrol etmek için kullanılan bir vana tipidir. Bu tür bir vana, bir bıçak veya disk ile çalışır ve genellikle sıvı veya gaz akışını açma veya kapama işlemlerinde kullanılır.
Bıçaklı sürgülü vanalar, bir bıçak veya diskin boru hattı kesitine girmesini veya tamamen çıkmasını sağlayarak akışı kontrol ederler. Bıçak veya disk, vana gövdesi içinde hareket edebilen bir çubuk veya mil yardımıyla kontrol edilir. Vana tamamen açık konumdayken, bıçak veya disk boru hattının içine tamamen girebilir ve akışı engellemez. Tamamen kapalı konumda ise bıçak veya disk boru hattının kesitini tamamen kapatır ve akışı durdurur.
Bıçaklı sürgülü vanalar, genellikle büyük çaplı boru hatlarında kullanılır ve sıvı veya gaz akışını hızlı bir şekilde açma veya kapama ihtiyacı duyulan uygulamalarda tercih edilir. Bunlar arasında endüstriyel tesisler, arıtma tesisleri, enerji santralleri ve su yönetimi sistemleri yer alabilir.
Bıçaklı sürgülü vanaların avantajları arasında düşük basınç kaybı, yüksek akış kapasitesi ve hızlı açma/kapama özelliği bulunur. Ayrıca, basit yapısı sayesinde bakım ve temizlik işlemleri kolaylıkla gerçekleştirilebilir.
Ancak, bıçaklı sürgülü vanaların bazı dezavantajları da vardır. Yüksek basınç veya yüksek sıcaklık uygulamalarında sızıntı yapabilirler. Ayrıca, tam kapalı konumda bazı akış kısıtlamaları yaşanabilir. Bu nedenle, uygulama gereksinimlerine bağlı olarak farklı vana tipleri de tercih edilebilir.
| Ürün Kodu | SBSV-16 |
| Ürün Adı | SBSV-16 Bıçaklı Sürgülü Vana |
| Malzeme Kodları | GG25,GGG40,GSC25,SS |
| Dizayn | TS 810/ DIN 2501 |
| Flanş Bağlantı Ölçüleri | EN 558-1/20 |
| Alından Alına Boyutlar | DIN 3202/3-K1 |
| Testler | TS EN 12266-1 |
| Çalışma Basıncı | PN 10/16 |
| Numara | Parça | Materyal |
| 1 | Gövde | Yumuşak Demir GGG40 |
| 2 | Gövde Seal | Elastomer/EPDM |
| 3 | Wedge | AISI 304 |
| 4 | Paketleme | PTFE/Grafit |
| 5 | Paketleme Civata | GG.25 |
| 6 | Yoke | GG.25 |
| 7 | Sap | AISI 420 |
| 8 | Yoke Civata | MS58/Bronz |
| 9 | CenteYüzük Civata | MS58/Bronz |
| 10 | El Çarkı | GG.20 |
| 11 | El Çarkı Civata | MS58/Bronz |
| 12 | Oil nipple | St |
| Ürün Kodu | PN | DN | L | H | D1 | D | k |
| SBSV-16 | 10/16 | 50 | 43 | 320 | 200 | 165 | 125 |
| SBSV-16 | 10/16 | 65 | 46 | 325 | 200 | 185 | 145 |
| SBSV-16 | 10/16 | 80 | 46 | 370 | 200 | 200 | 160 |
| SBSV-16 | 10/16 | 100 | 52 | 390 | 225 | 220 | 180 |
| SBSV-16 | 10/16 | 125 | 56 | 450 | 225 | 250 | 210 |
| SBSV-16 | 10/16 | 150 | 56 | 490 | 250 | 285 | 240 |
| SBSV-16 | 6/10 | 200 | 60 | 610 | 250 | 340 | 295 |
| SBSV-16 | 6/10 | 250 | 68 | 720 | 315 | 395 | 350 |
| SBSV-16 | 6/10 | 300 | 78 | 850 | 360 | 445 | 400 |
| SBSV-16 | 6/10 | 350 | 78 | 935 | 400 | 505 | 460 |
| SBSV-16 | 4/6 | 400 | 102 | 1015 | 400 | 565 | 515 |
| SBSV-16 | 4/6 | 500 | 127 | 1265 | 400 | 670 | 620 |
| SBSV-16 | 4/6 | 600 | 154 | 1440 | 500 | 780 | 725 |
Bıçaklı sürgülü vana, katı veya viskoz ortam içeren sıvıların akışını kontrol etmek için tasarlanmış bir vana türüdür. Ortamı kesmek ve akışı kontrol etmek için keskin kenarlı bir kapak veya bıçak kullandığı için “bıçaklı” sürgülü vana olarak adlandırılır.
Bıçaklı sürgülü vana tipik olarak, vanayı açmak veya kapatmak için doğrusal bir hareketle hareket eden metal bir kapak veya bıçaktan oluşur. Kapak genellikle çamur, atık su veya koyu sıvılar gibi ortamı etkili bir şekilde kesmek için keskin kenarlıdır. Tamamen açık olduğunda, kapak engelsiz akışa izin verir ve kapalı olduğunda sızıntıyı önlemek için sıkı bir sızdırmazlık oluşturur.
Bıçaklı sürgülü vanalar, ortamın katı veya lif içerebileceği madencilik, kağıt hamuru ve kağıt, atık su arıtma ve kimyasal işleme gibi endüstrilerde yaygın olarak kullanılır. Özellikle güvenilir kapatma gerektiren ve geleneksel vanaların tıkanmaya veya hasara eğilimli olabileceği uygulamalar için uygundurlar.
Bıçaklı sürgülü vanaların bir avantajı, yüksek katı madde içeriğine sahip ortamları etkili bir şekilde işleyebilmeleridir. Keskin kenarlı kapak, katı maddeleri keserek tıkanmayı önler ve düzgün akış sağlar. Bu vanalar ayrıca düşük basınç düşüşü, kompakt tasarım ve kolay bakım sunar.
Ancak, bıçaklı kapaklı vanaların yüksek basınçlı uygulamalarda sınırlamaları olabileceğini ve genellikle hassas akış kontrolü gerektiren uygulamalar için uygun olmadığını belirtmek önemlidir. Bunlar öncelikle hassas kısma yerine açma/kapama hizmeti için tasarlanmıştır.
Özetle, bıçaklı kapaklı vana, katı madde veya viskoz ortam içeren sıvıların akışını kontrol etmek için keskin kenarlı bir kapak veya bıçak kullanan bir vana türüdür. Genellikle güvenilir kapatma ve yüksek katı madde içeriğinin işlenmesinin gerekli olduğu endüstrilerde kullanılırlar.
