Alçak Tavan Elektrikli Zincirli Vinç
Alçak Tavan Elektrikli Zincirli Vinç serisi; tavan yüksekliğinin kısıtlı olduğu depolarda, üretim hatlarında ve montaj atölyelerinde vinç payından maksimum kazanç sağlamak amacıyla özel olarak tasarlanmış kompakt kaldırma sistemleridir. Standart elektrikli vinçlerin sığmadığı, dikey çalışma mesafesinin (H mesafesi) dar olduğu alanlarda, yükü tavana en yakın noktaya kadar kaldırabilmeniz için benzersiz bir gövde mimarisine sahiptir.
Bu özel sistemde yük zinciri, “boynuz” adı verilen yönlendirme kılavuzuna kadar yere paralel olarak ilerler ve ardından aşağıya iner. Akıllıca tasarlanmış bu mekanik yapı sayesinde, dar alanlarda bile tonajlı yüklerinizi iş güvenliğinden ve kaldırma yüksekliğinden ödün vermeden kolayca yönetebilirsiniz.
Öne Çıkan Yapısal ve Güvenlik Özellikleri
-
Maksimum Alan Verimliliği: Alçak profilli gövdesi sayesinde, işletmenizin tavan yüksekliğini milimetrik olarak en etkili şekilde kullanmanızı sağlar.
-
Gelişmiş Mühendislik Bileşenleri: Yapısı gereği standart vinçlere göre daha fazla sistem bileşenine ve daha hassas bir şanzıman-fren yapısına sahiptir. Güvenlift kalitesiyle tüm parçaları zorlu testlerden geçirilerek tek bir kompakt makine haline getirilmiştir.
-
İSG Odaklı Üstün Güvenlik: Ağır iş kollarında sıfır hata ile çalışabilmeniz için mekanik aşırı yük koruması, acil durum stop butonları, alt ve üst sınırlayıcı switch donanımları standart olarak sunulmaktadır.
-
Hassas Konumlandırma: Elektrik motorunun sunduğu dengeli güç ve optimize edilmiş kaldırma hızları, montaj operasyonlarında milimetrik ve sarsıntısız yanaşma imkanı tanır.
Teknik Özellikler Tablosu
İşletmenizin kaldırma ihtiyacına ve ray yapısına en uygun kapasitedeki alçak tavan vinç modelini aşağıdaki teknik tablodan inceleyebilirsiniz:
| Model | Kapasite (Ton) | Kaldırma Hızı (m/dk)380V 50Hz / 440V 60Hz | Kaldırma Motoru (kW) | Yürütme Hızı (m/dk)380V 50Hz / 440V 60Hz | Yük Zinciri Çapı (mm) |
| PLTNA0.5-01S | 0.5 | 7.8 / 9.2 | 0.75 | 11 – 21 / 12 – 24 | 6.3 |
| PLTNA01-01S | 1.0 | 6.8 / 8.4 | 1.50 | 11 – 21 / 12 – 24 | 7.1 |
| PLTNA02-01S | 2.0 | 6.8 / 8.1 | 3.00 | 11 – 21 / 12 – 24 | 10.0 |
| PLTNA03-01S | 3.0 | 5.6 / 6.4 | 3.00 | 11 – 21 / 12 – 24 | 11.2 |
| PLTNA05-02S | 5.0 | 2.7 / 3.3 | 3.00 | 11 – 21 / 12 – 24 | 11.2 |
| PLTNA7.5-03S | 7.5 | 1.9 / 2.1 | 3.00 | 11 – 21 / 12 – 24 | 11.2 |
| PLTNA10-04S | 10.0 | 2.7 / 3.0 | 3.00 * 2 | 11 – 21 / 12 – 24 | 11.2 |

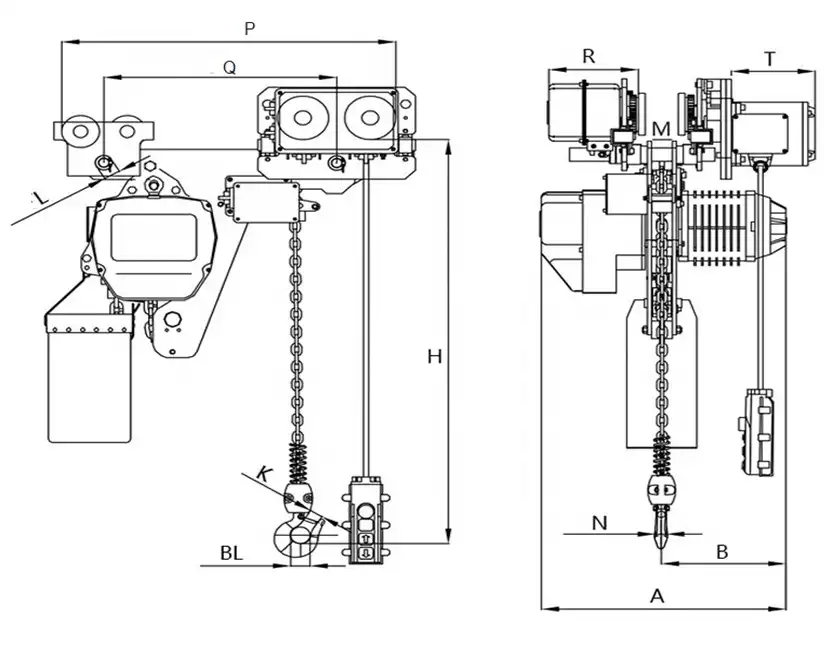

Ölçü Bilgileri ve Boyut Tablosu
Projenizdeki net tavan kısıtlamalarını çözüme kavuşturacak milimetrik boyut detayları:
| Model | H (mm) Net Ölü Mesafe | A (mm) | B (mm) | P (mm) | Q (mm) |
| PLTNA0.5-01S | 350 | 460 | 230 | 595 | 410 |
| PLTNA01-01S | 480 | 520 | 260 | 635 | 450 |
| PLTNA02-01S | 570 | 620 | 310 | 727 | 512 |
| PLTNA03-01S | 640 | 620 | 310 | 779 | 530 |
| PLTNA05-02S | 740 | 620 | 310 | 825 | 530 |
| PLTNA7.5-03S | 900 | 620 | 310 | 1024 | 740 |
| PLTNA10-04S | 880 | 620 | 310 | 926 | 613 |
(Not: H değeri, kanca en üst noktadayken profil askısı ile kanca arasındaki minimum ölü mesafeyi göstermektedir. Bu değer standart vinçlere kıyasla çok daha düşüktür.)
Geniş Uygulama Alanları
Güvenlift alçak tavan elektrikli zincirli vinçleri, alan kısıtlamasının iş süreçlerini zorlaştırdığı şu sektörlerde öncelikli çözümdür:
-
Alçak tavanlı lojistik depolar ve antrepolar
-
Otomotiv servisleri, bakım-onarım istasyonları ve kalıphaneler
-
Prefabrik fabrika binaları ve küçük ölçekli imalat atölyeleri
-
Seri üretim yapan makineler arası malzeme transfer hatları
Güvenlift Montaj ve Kullanım Önerisi: Alçak tavan vinçleri, karmaşık gövde tasarımları ve ek sistem bileşenleri nedeniyle standart vinçlere göre daha hassas bir kurulum süreci gerektirir. Maksimum verimlilik ve güvenli bir çalışma ortamı sağlamak adına montaj işlemlerinin mutlaka Güvenlift profesyonel teknik ekipleri veya uzman kişiler tarafından yapılması gerekmektedir. Sistemin periyodik bakımları düzenli takip edilmeli ve belirlenen taşıma kapasitesi sınırları kesinlikle aşılmamalıdır.
İşletmenizin tavan yapısına en uygun tonajı seçmek, özel kaldırma yükseklikleri (3mt – 6mt opsiyonları) sipariş etmek ve avantajlı Alçak Tavan Elektrikli Zincirli Vinç fiyatları için uzman ekibimizle hemen irtibata geçin.
