Hafif Çelik Çift Kiriş Vinç Sistemi 125 kg – 2 Ton

Hafif Çelik Çift Kiriş Vinç Sistemi 125 kg – 2 Ton açıklaması

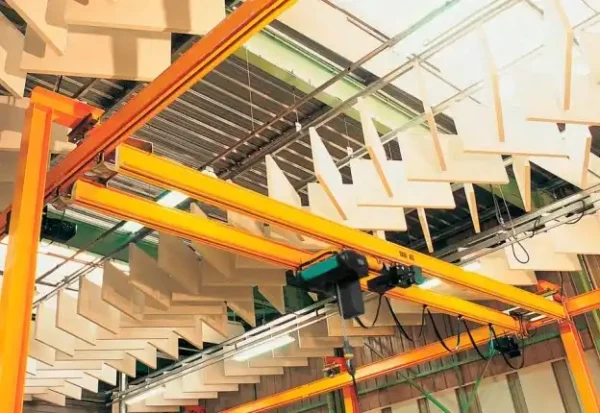

Montaj hattında ya da üretim hücresinde yük bir istasyondan ötekine taşınıyorsa ve bu istasyonlar tek bir çizgide değilse, kirişin altında gidip gelen bir vinç yetmez; kancanın alanın her noktasına ulaşması gerekir. Hafif çelik çift kiriş vinç sistemi bunu tavana ya da çelik konstrüksiyona asılan hafif profil raylarla sağlar. İki paralel ray üzerinde bir köprü yürür, köprünün iki kirişi arasında ise şaryo ve ona bağlı caraskal hareket eder. Kaldırma, şaryo ve köprü hareketleriyle yük altı yönde hareket eder (6 hareketli vinç düzeni) ve dikdörtgen çalışma alanının tamamı kapsanır. Sistem 125 kg ile 2 ton arasındaki yükler için kurulur.

Çift kirişin tek kirişe göre farkı

Tek kirişli sistemde caraskal kirişin altına asılır; kancanın çıkabileceği en yüksek nokta, kirişin altındaki caraskalın boyu kadar aşağıda kalır. Çift kirişte şaryo iki kirişin arasında yürür, caraskal kirişlerin arasına yerleşir ve kanca daha yukarıda çalışır. Aynı tavan yüksekliğinde daha fazla kaldırma yüksekliği kazanılır. Yük iki kirişe paylaştırıldığı için çift kirişli yapı daha geniş açıklıklarda ve serinin üst kapasitelerinde tercih edilir.

Daha dar açıklıklı ve hafif işler için hafif çelik tek kiriş vinç sistemi, yalnız bir hat boyunca taşıma için hafif çelik monoray vinç sistemi daha sade bir seçenektir.

Elle ya da motorlu yürütme, sonradan büyütme

Köprü ve şaryo elle itilerek ya da motorla yürütülebilir. Operatörün yükü elle yönlendirdiği kısa çevrimli montaj işlerinde elle yürütme yeterlidir; yük ağırlaştıkça ve hat uzadıkça motorlu yürütme operatörü rahatlatır. Sistem modülerdir, ray hattı sonradan uzatılabilir. Bugün bir montaj hücresi için kurulan düzen, alan büyüdüğünde ek bölümlerle genişletilebilir.

Projelendirme için gereken bilgiler

• Taşınacak en ağır yük
• Kaplanacak alanın eni ve boyu
• Tavanın ya da çelik konstrüksiyonun yapısı, asılabilecek noktalar ve tavan yüksekliği
• Gereken kaldırma yüksekliği
• Elle ya da motorlu yürütme, kumanda tercihi ve tesisteki şebeke gerilimi

Sistemi taşıyacak tavanın ya da konstrüksiyonun yükü kaldırabildiği kurulumdan önce statik olarak doğrulanmalıdır. Kurulumdan sonra ray birleşimlerini, askı bağlantılarını ve uç durdurucuları düzenli kontrol edin. Montaj ve bakım için ölçülerinizi iletişim sayfasındaki kanallardan gönderebilirsiniz.
