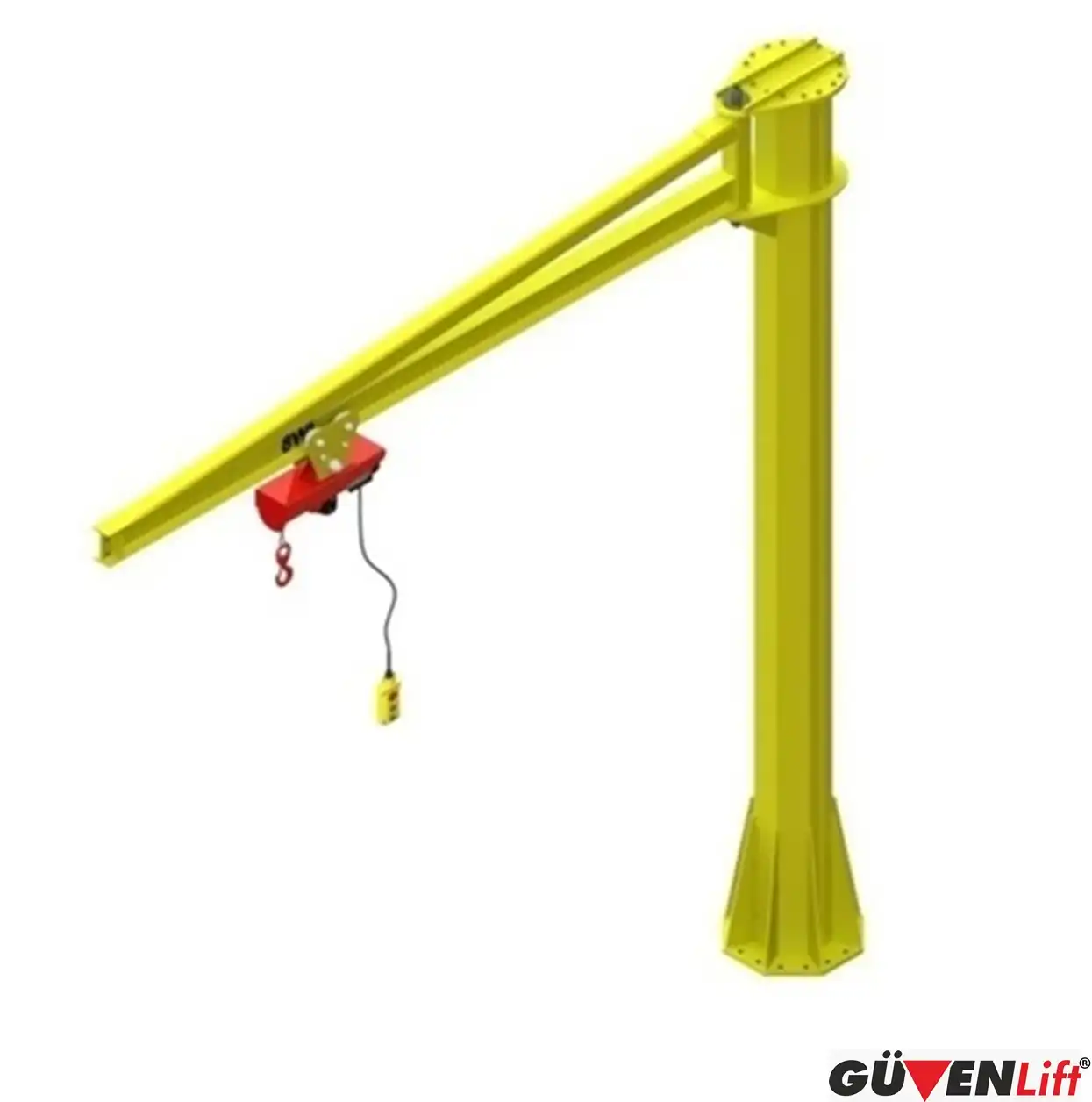

Ayaklı Pergel Vinç Tip 1

Kullanım Amaçları ve Avantajları

Ayaklı Pergel Vinç Tip 1 sistemlerinin işletmelere sağladığı en büyük avantaj, minimum zemin alanı kaplaması ve maksimum operasyonel ergonomi sunmasıdır. Yüklerin belirli bir noktadan alınıp dairesel hat boyunca döndürülerek veya ray üzerinde ileri-geri hareket ettirilerek hassas bir şekilde konumlandırılmasını sağlar.

En Yaygın Kullanım Alanları:

• Ağır sanayi tesisleri ve montaj hatları

• Kalıp yerleştirme ve değiştirme istasyonları

• Oto servisleri ve motor tamirat/revizyon bölümleri

• Yedek parça depoları ve sevkiyat alanları

Uyumlu Caraskal (Kaldırma Ünitesi) Çeşitleri

İşletmenizin enerji altyapısına ve iş yoğunluğuna bağlı olarak Ayaklı Pergel Vinç Tip 1 üzerine farklı kaldırma grupları entegre edilebilir:

• Manuel Gezerli Çarklı Caraskallar

• Elektrikli Gezerli Monoray Caraskallar

• Sabit Manuel Caraskal Modelleri

• Sabit Elektrikli Halatlı/Zincirli Caraskallar

Kritik Teknik Detay: Zemin ve Yük Ölçümü

Tek bir kolon üzerinde yükselen bu tip kaldırma ekipmanlarında fiziksel yük dengesi hayati önem taşır. Kaldırılan yük, kaldıraç etkisiyle zemine katlanarak yansır.

Önemli Fizik Notu: Örneğin; 1 ton kaldırma kapasitesine ve 3 metre kol boyuna sahip bir pergel vinçle en uç noktada 1 tonluk yük kaldırıldığında, dip zemin betonuna yaklaşık 6 tonluk bir moment (yük) biner.

Bu doğrultuda vincin kurulacağı zeminin en az 13 cm kalınlığında, yüksek dayanımlı ve sağlam betondan imal edilmiş olması şarttır. Beton kalitesinin yetersiz kaldığı sahalarda, montaj öncesinde içi demir hasırlarla güçlendirilmiş ekstra beton dökülmesi gerekebilir.

Profesyonel Kurulum ve Montaj Aşamaları

Sistemin güvenli ve uzun ömürlü çalışması, uzman ekiplerce gerçekleştirilecek milimetrik bir montaj sürecine bağlıdır:

1. Zemin Hazırlığı ve Şablonlama: Ana kolon montaj yerine dikilir, taban flanşı referans alınarak delik şablonu çıkarılır ve zemin delinir.

2. Epoksi ve Gijon Sabitleme: Deliklerin içi hava ile tamamen temizlenir. Kimyasal epoksi dübeller sıkılarak en az 15 cm uzunluğundaki güçlü gijon parçaları yerleştirilir. Epoksi kurumadan ana kolon gijonlara oturtulur ve somunlar hafifçe sıkılarak en az 1 saat ilk kuruma beklenir.

3. Kol ve Caraskal Montajı: Yer seviyesindeki pergel koluna, ray ölçüsüne uygun caraskal grubu takılır. Ardından kol yapısı; forklift veya vinç yardımıyla ana direğe hassasça monte edilerek üst flanş milleri cıvatalarla kilitlenir.

4. Tam Kuruma ve Devreye Alma: Kimyasal yapıştırıcıların zeminle tamamen bütünleşmesi ve tam sertliğe ulaşması için bir gece (24 saat) beklenir. Ardından sisteme elektrik verilerek veya manuel kontroller yapılarak vinç devreye alınır.

⚠️ Montaj Ekipmanları Hakkında Önemli Bilgilendirme: Kurulum esnasında ihtiyaç duyulan manlift, forklift, mobil vinç veya tepe vinci gibi insan ve malzeme kaldırma araçlarının tedariği müşterilerimize aittir. Kurulum lokasyonlarının uzaklığı ve montaj ekiplerimizin aynı gün içindeki yoğun operasyon takvimi nedeniyle firmamız tarafından iş makinesi kiralama veya tedarik hizmeti verilmemektedir.

İmalat Kalitesi ve Uluslararası Sertifikalarımız

Güvenlift olarak üretim felsefemizin temelini “sıfır hata ve maksimum güvenlik” oluşturur. İmalat süreçlerimizde kesinlikle hurda veya geri dönüştürülmüş kalitesiz malzemeler kullanılmaz. Tüm gövde; boru veya kutu profillerin yüksek mukavemetli zemin saclarına kaynatılması, kol dönüşlerinin pürüzsüz olması için alt ve üste iki adet ağır tip rulman yerleştirilmesi ve özel karkas sistemlerinin entegre edilmesiyle 3 parça halinde üretilir.

Ürünlerimizle birlikte müşterilerimize sunduğumuz kalite ve hammadde sertifikaları şunlardır:

1. CE Uygunluk Belgesi

2. ISO İmalatçı Belgesi

3. Uluslararası Kaynak Teli Sertifikası

4. Endüstriyel Boya Sertifikaları

5. Karkas Profillerine Ait Test Sertifikaları

6. Düz ve Baklavalı Sac Kalite Sertifikaları

7. NPI Profil Mukavemet Sertifikaları

Lojistik ve Nakliye Süreci

Ürettiğimiz pergel vinç sistemlerini Türkiye’nin her yerine güvenle sevk ediyoruz:

• İstanbul ve Çevre İller: İstanbul merkezimize yakın bölgelere ve komşu şehirlere kendi anlaşmalı, uygun maliyetli nakliye araçlarımızla hızlı teslimat sağlıyoruz.

• Uzak Şehirler: Yüksek nakliye navlun bedellerinin önüne geçmek adına, uzak mesafedeki illere yük taşımacılığı yapan güvenilir ambarlar ve parça yük lojistik firmaları vasıtasıyla en ekonomik şekilde gönderim yapıyoruz.

Projenize Özel Fiyat Teklifi Alın İstediğiniz kol uzunluğu, dönüş açısı ve kaldırma kapasitesine göre projelendirebileceğimiz Ayaklı Pergel Vinç Tip 1 ürünümüz hakkında teknik detayları netleştirmek ve işletmenize özel fiyat teklifi almak için Güvenlift uzman kadromuzla hemen iletişime geçebilirsiniz.
