Çalpara Çekvalf DIN3232 (Swing Check Valve)
Çalpara çekvalf, DIN 3232 standartına uygun olarak tasarlanmış bir tür çekvalf (non-return valve) veya ayrıca geri akış önleyici vana olarak da bilinir. Çalpara çekvalf, akışkanın tek yönlü hareketine izin verirken, geri akışı engellemek için kullanılan bir valf tipidir.
DIN 3232, Alman endüstri standardıdır ve çekvalfler gibi çeşitli valfların tasarım, boyut ve performans özelliklerini belirler. Bu standart, çalpara çekvalflerin spesifikasyonlarını ve uygulanabilirliklerini açıklar.
Çalpara çekvalfler, bir çalpara veya kapak mekanizması kullanarak akışkanın tek yönlü hareketini sağlar. Akış yönünde açılan çalpara, akışkanın serbestçe ilerlemesine izin verirken, geri akış durumunda çalparayı kapatarak akışı engeller. Bu, sistemdeki basınç farkına bağlı olarak otomatik olarak gerçekleşir ve geri akışı önleyerek sistem performansını ve güvenliğini sağlar.
Çalpara çekvalfler, genellikle sıvı veya gaz akışının geriye doğru gitmesini önlemek için kullanılır. Bunlar, endüstriyel tesislerde, su ve atık su sistemlerinde, enerji santrallerinde, kimya tesislerinde ve daha birçok uygulamada yaygın olarak bulunurlar.
| Ürün Kodu | 3232 |
| Ürün Adı | DIN 3232 Çalpara Cekvalf F6 |
| Malzeme Kodları | GG25, GGG40, GSC25 |
| Dizayn | TS EN 12334 |
| Flanş Bağlantı Ölçüleri | DIN TS EN 1092-2 |
| Alından Alına Boyutlar | TS EN 558-1 SERİ 48 |
| Testler | TS EN 12266-1 |
| Çalışma Sıcaklığı C | (-10 …. + 120) |
| Çalışma Basıncı | PN 16 |

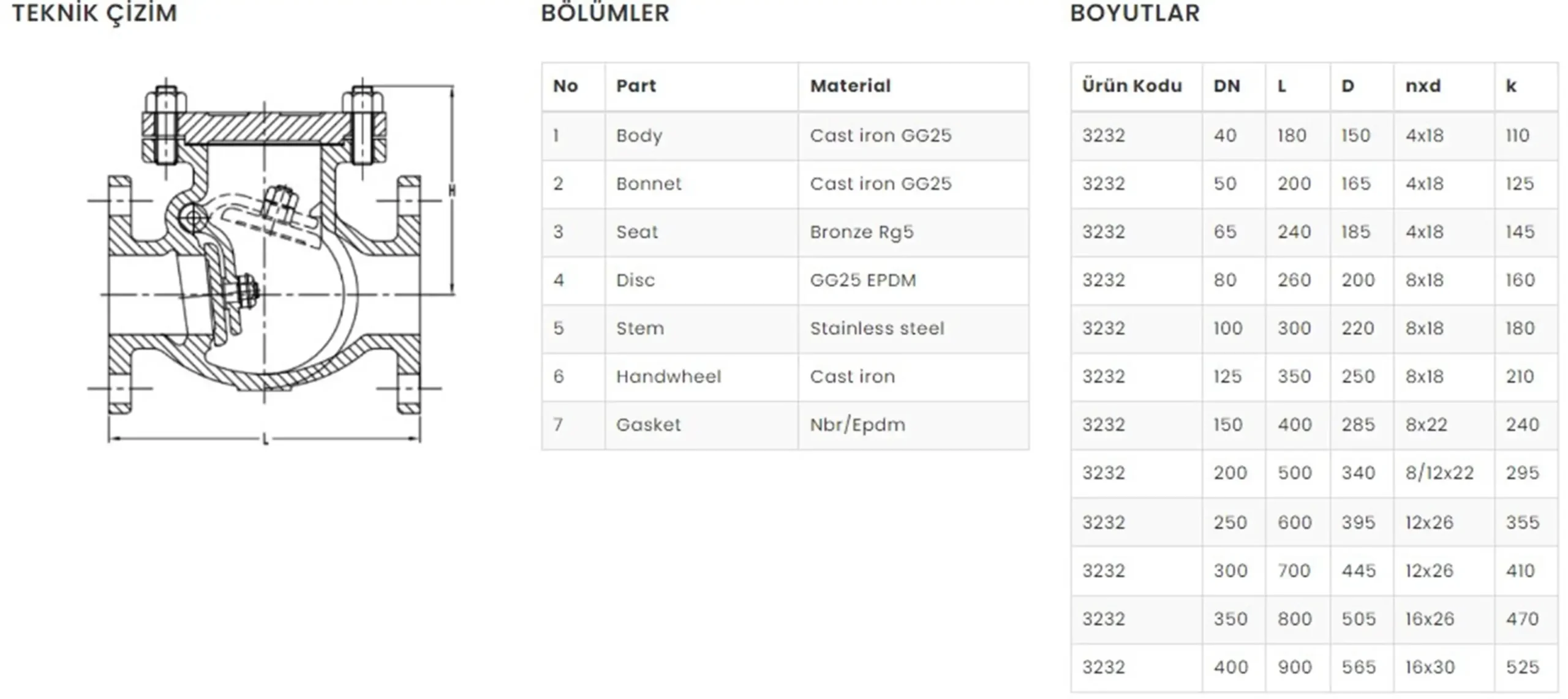

| Numara | Parça | Materyal |
| 1 | Gövde | Döküm Demir GG25 |
| 2 | Başlık | Döküm Demir GG25 |
| 3 | Yataklama | Bronz Rg5 |
| 4 | Disk | GG25 EPDM |
| 5 | Sap | Paslanmaz Çelik |
| 6 | El Çarkı | Döküm Demir |
| 7 | Conta | Nbr/Epdm |
| Ürün Kodu | DN | L | D | nxd | k |
| 3232 | 40 | 180 | 150 | 4×18 | 110 |
| 3232 | 50 | 200 | 165 | 4×18 | 125 |
| 3232 | 65 | 240 | 185 | 4×18 | 145 |
| 3232 | 80 | 260 | 200 | 8×18 | 160 |
| 3232 | 100 | 300 | 220 | 8×18 | 180 |
| 3232 | 125 | 350 | 250 | 8×18 | 210 |
| 3232 | 150 | 400 | 285 | 8×22 | 240 |
| 3232 | 200 | 500 | 340 | 8/12×22 | 295 |
| 3232 | 250 | 600 | 395 | 12×26 | 355 |
| 3232 | 300 | 700 | 445 | 12×26 | 410 |
| 3232 | 350 | 800 | 505 | 16×26 | 470 |
| 3232 | 400 | 900 | 565 | 16×30 | 525 |
Salıncaklı çek valf, geri akışı önlerken sıvının tek yönlü akışına izin veren bir valf türüdür. Genellikle çek valf veya geri dönüşsüz valf olarak bilinir. DIN 3232 standardı, salıncaklı çek valflerin tasarımını, boyutlarını ve performans özelliklerini belirtir.
Salıncaklı çek valf, sallanan bir disk veya kanat mekanizması kullanarak çalışır. Sıvı ileri yönde aktığında, disk açılır ve engelsiz akışa izin verir. Ancak, ters akış veya geri basınç olduğunda, disk kapanır ve sıvının geri akmasını önler. Bu otomatik kapanma özelliği, geri akışı önleyerek sistem performansını ve güvenliğini sağlar.
Salıncaklı çek valfler, sıvıların veya gazların ters akışını önlemek için yaygın olarak kullanılır. Endüstriyel tesisler, su ve atık su sistemleri, enerji santralleri, kimya tesisleri ve daha birçok sektörde uygulama alanı bulurlar.
DIN 3232 standardı, salıncaklı çek valfler için özellikler ve kılavuzlar sağlayarak, endüstri gereksinimlerine göre uyumluluklarını ve performanslarını garanti eder.
Özetle, DIN3232 salıncaklı çek valf, geri akışı önlerken tek yönlü akışa izin veren bir valftir. Bu vanalar, salınım yapan bir disk veya kanat mekanizması kullanarak çalışır. Sıvı akışının tek yönde olmasını sağlamak ve ters akışı önlemek için çeşitli endüstrilerde yaygın olarak kullanılırlar.
